有效圈與加熱工件的相對位置固定不變是獲得淬火件質量一致的重要保證，最常見的相對位置是圓環感應器與加熱件的同心度。為保證有效圈與工件的同心度，一般在感應器設計制造上常嚴格要求感應器的制造精度，如中心高(有效圈中心與接觸板間的距離)、垂直度(有效圈底面與接觸板垂直度)與偏心距(有效圈中心與淬火變壓器中心偏差) 等。但是這些要求對用導電管固定到快換夾頭的高頻感應器并不適用，因為導電管的定位常是前后可動的，即使制造得再精確， 調格時仍需手工定位，費時費力。

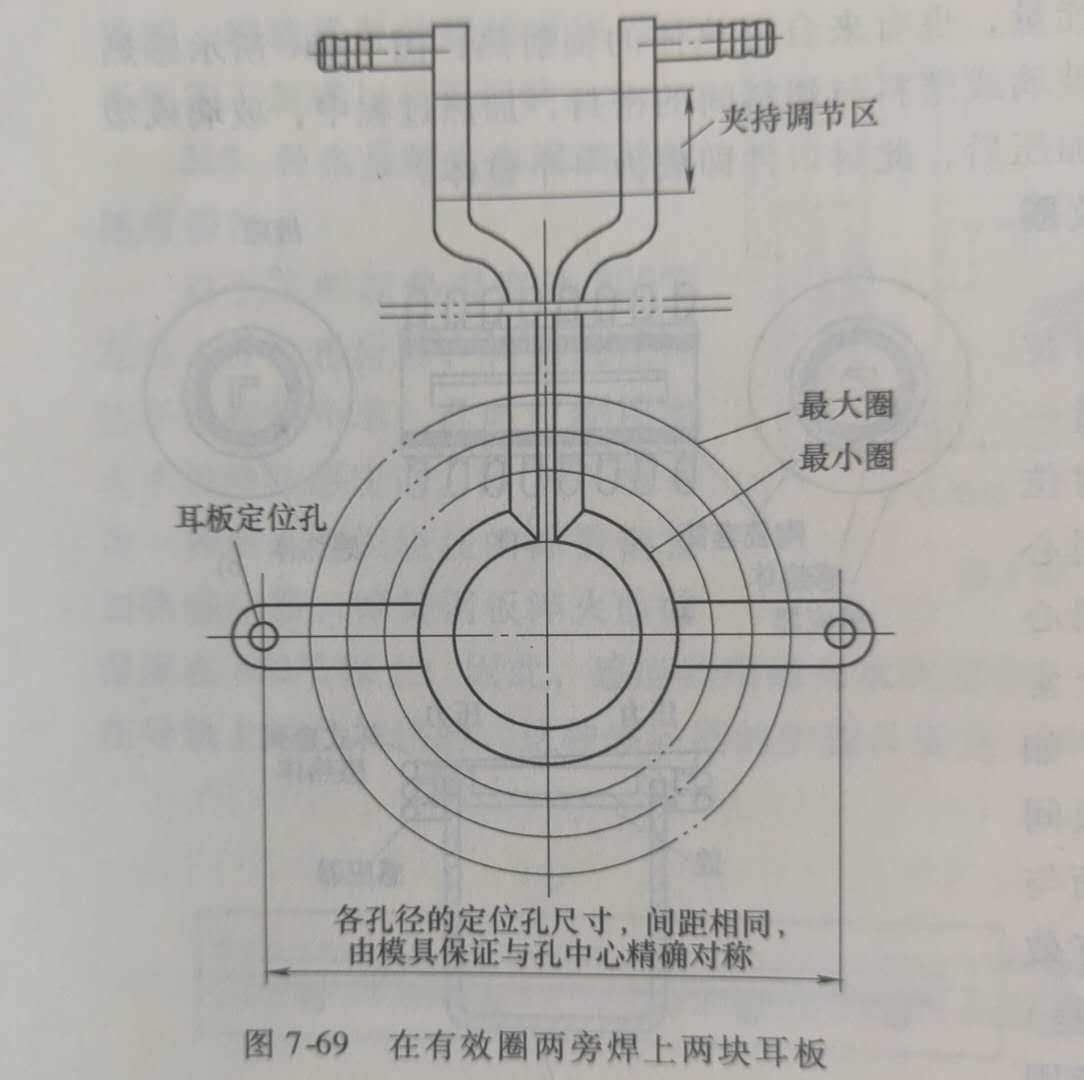

  圖7-69所示為在有效圈兩旁焊上兩塊耳板，再在淬火機左右兩側固定兩塊定位銷板，板上有定位銷孔。新調整的感應器手動調整定心后，將耳極按定位銷板上的孔鉆上定位銷孔，以后再次使用這個感應器時，只要耳板上的定位銷孔與定位銷板上的孔一致，插人定位銷，即完成調整。這樣的感應器制造上比較經濟，調整方便，定位精確。
